Protecciones DC 3 STRINGS - Sin Seccionador

CUADROS DE PROTECCIONES CORRIENTE CONTINUA

Los cuadros de protección de continua son fundamentales para proteger la instalación de posibles subidas de voltaje o de rayos. Para ello todos los cuadros de continua disponen de protección contra sobretensiones tipo 2. En SOSenergía hemos seleccionado una serie de cuadros para vuestras instalaciones fotovoltaicas.

En nuestro catálogo de productos podrás encontrar:

• Cuadros del continua sin seccionador (SS)
• Cuadros de alterna con seccionador (CS)
• Cuadros mixtos de continua y alterna sin seccionador y con protección de sobretensiones solo en la parte de continua.

Todos nuestros cuadros de protecciones de continua vienen completamente cableados y está configurado para que su instalación sea plug&play ya que solo habría que conectar los conectores de cada string mediante MC4 tanto en la entrada como en la salida.

Si no encuentras el cuadro de protecciones que necesitas puedes solicitárnoslo y te lo fabricamos a medida.

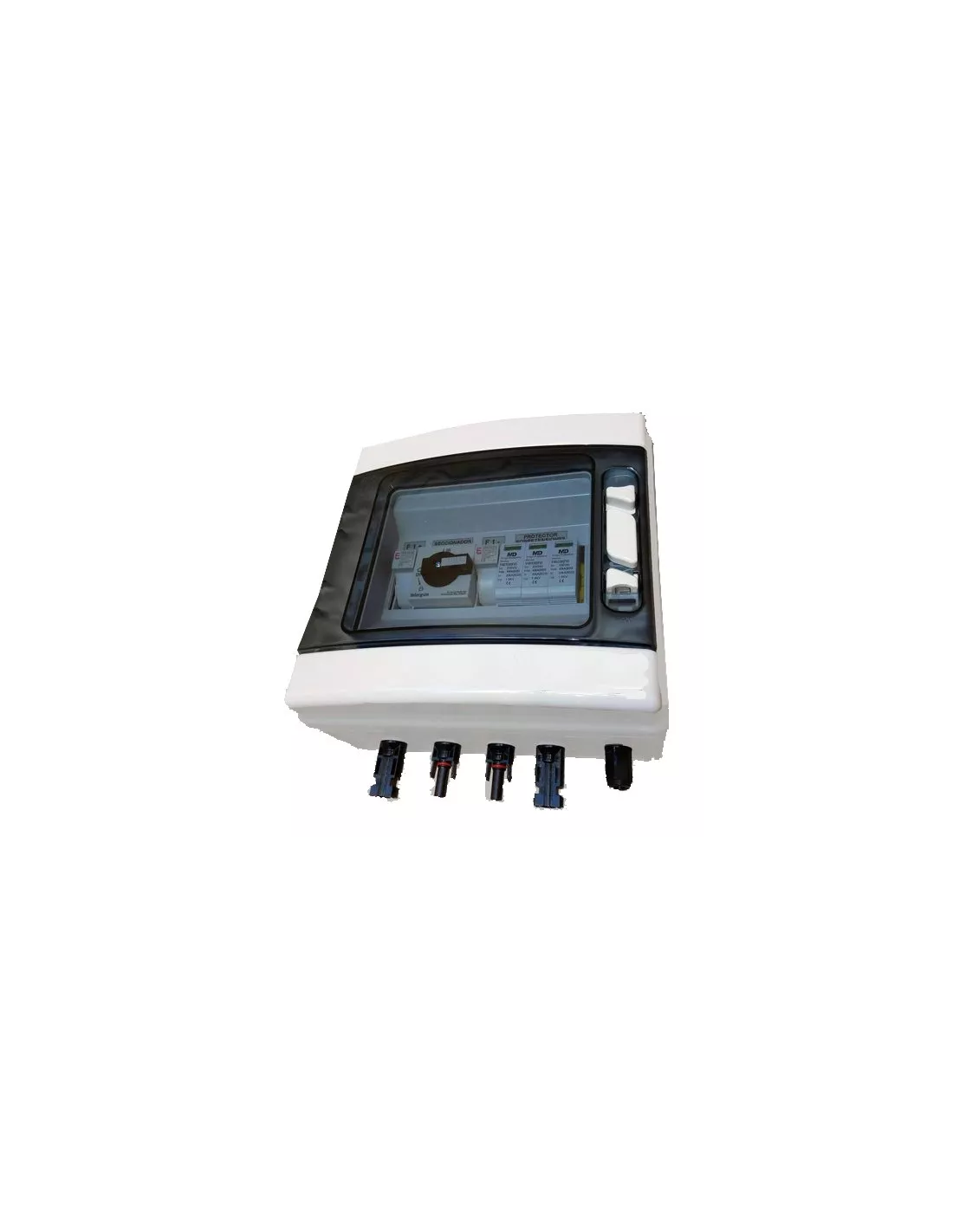

CUADRO CONTÍNUA 3 STRINGS SIN SECCIONADOR

El cuadro de continua de 3 strings sin seccionador está indicado soportar en cada string una tensión menor de 1000V y una corriente máxima de 15A.

Incluye:

• 6 ud portafusibles
• 6 ud fusibles 1000V 15A
• 3 x Protección sobretensiones Calase II / Tipo 2 / 1060V / 40kA
• Caja PC - policarbonato de protección IP65 de dimensiones 286 x 418 x 148 (mm) (alto x ancho x Profundo)
• 6 ud MC4 macho
• 6 ud MC4 hembra
